Станция управления скреперным транспортером Вектор-(БО-1С-3*380*3,7-ПП)-ССЧ

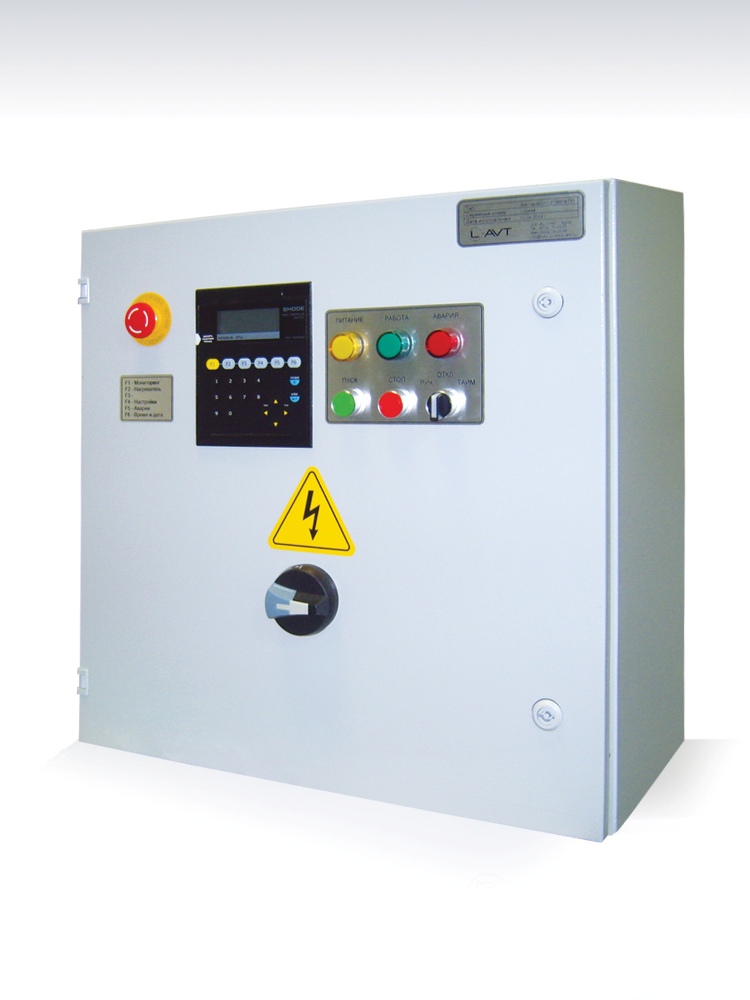

По заказу одного из предприятий был разработан, изготовлен и внедрен шкаф управления скреперным транспортером. Шкаф обеспечивает управление транспортером в ручном и автоматическом режиме, защиту электродвигателя транспортера и полный мониторинг  параметров.

Расшифровка обозначения Вектор-(БО-1С-3*380*3,7-ПП)-ССЧ: шкаф управления транспортерами Вектор, предназначенный для управления одним скреперным транспортером с номинальным током 3,7 А, прямым пуском от сети, с совместным размещением силовой части и автоматики.


В автоматическом режиме шкаф обеспечивает включение вперед и назад транспортера по заданному графику работы в зависимости от времени суток. Всего доступно для программирования 9 временных интервалов работы транспортера. В каждом интервале указывается время включения и  время выключения. В ручном режиме оператор имеет возможность включать транспортер и выбирать направление его движения с помощью кнопок на двери шкафа.

Шкаф обеспечивает защиту транспортера по различным нештатным ситуациям:

  • перегрузке электродвигателя,
  • обрыву фазы электродвигателя,
  • по срабатыванию конечных выключателей,
  • по снижению скорости ниже допустимых пределов.

В случае заклинивания транспортера, он включается в реверсивном режиме, после чего опять запускается вперед. Так повторяется заданное в настройках количество раз, что позволяет зачастую расклинить транспортер в случае его наезда на препятствие.

Также с помощью шкафа управления Вектор обеспечивается мониторинг основных параметров: тока электродвигателя, количество часов наработки, температура внутри шкафа и прочее.
